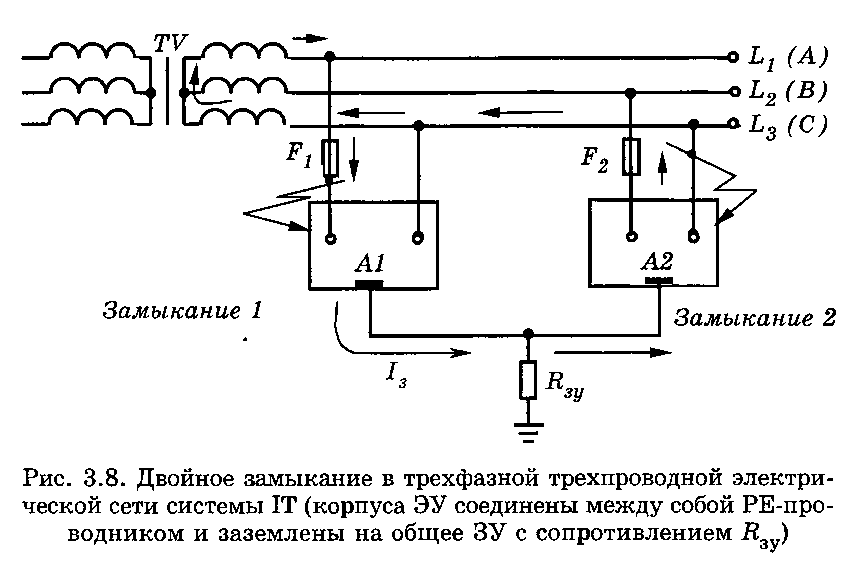

Особенности заземления электроустановок в электрических сетях системы it. Продолжение 2.На рис. 3.8 представлен аналогичный случай, когда оборудование связано защитным проводником и ток замыкания не протекает на землю через заземляющее устройство с сопротивлением R3y.

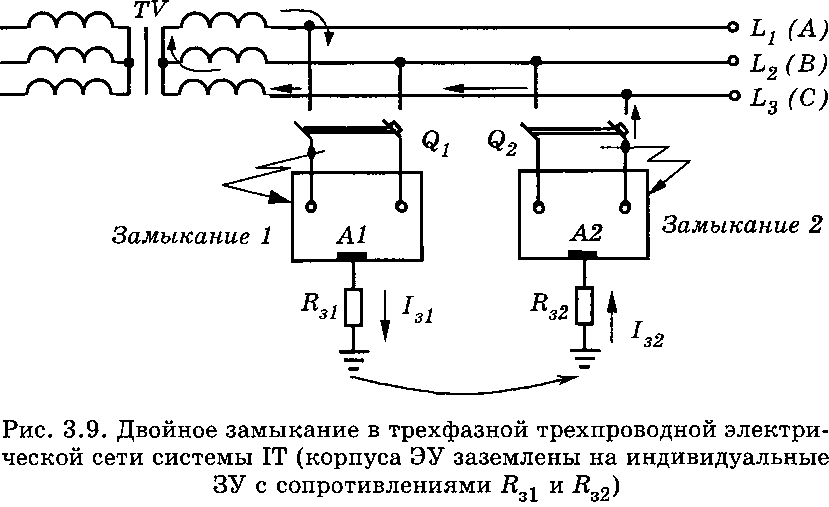

Другая ситуация возникает, когда каждая ЭУ имеет свое ЗУ с сопротивлением R3l и R32 и отсутствует заземляющий проводник, связывающий корпуса поврежденных ЭУ (рис. 3.9).
В этом случае ток замыкания протекает через заземляющие проводники и заземлители в землю. Эти заземляющие устройства могут иметь сопротивление не менее нескольких десятков Ом каждое.
Напряжение между двумя частями поврежденного оборудования и между каждой частью оборудования и землей
может значительно превышать предельно допустимые значения с учетом времени срабатывания защиты. Напряжение между двумя частями поврежденного оборудования равно линейному напряжению.

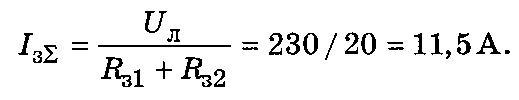

Если, например, линейное напряжение равно 230 В и сопротивление заземляющих устройств R3l = 12 Ом и R32 = 8 Ом, общий ток замыкания в цепи повреждения
Напряжение на ОПЧ электроустановок А1 и А2 составляет 138 В и 92 В, соответственно. В случае прикосновения человека к корпусам ЭУ А1 или А2 ток, проходящий через его тело, может быть смертельно опасным.
Электрические сети системы IT большой протяженности более опасны в эксплуатации, так как в них большое значение имеет емкость фаз относительно земли, а значит и полное сопротивление £ф будет недостаточным, чтобы уменьшить ток, проходящий через тело человека, до безопасных значений.
Даже при нормальном режиме работы электрической сети имеются утечки тока через активную и емкостную проводимости фаз относительно земли. Если все фазные проводники имеют равную активную и емкостную проводимости относительно земли, то токи утечки на землю всех фазных проводников имеют равную величину.
