Конструктивное исполнение искусственных заземляющих устройств. Продолжение 2.Если верхние отметки подземных сооружений — теплофицированных и кабельных каналов, кабельных блоков — расположены на глубине менее 500 мм от поверхности земли, то горизонтальный заземлитель должен быть расположен под каналом или блоком.

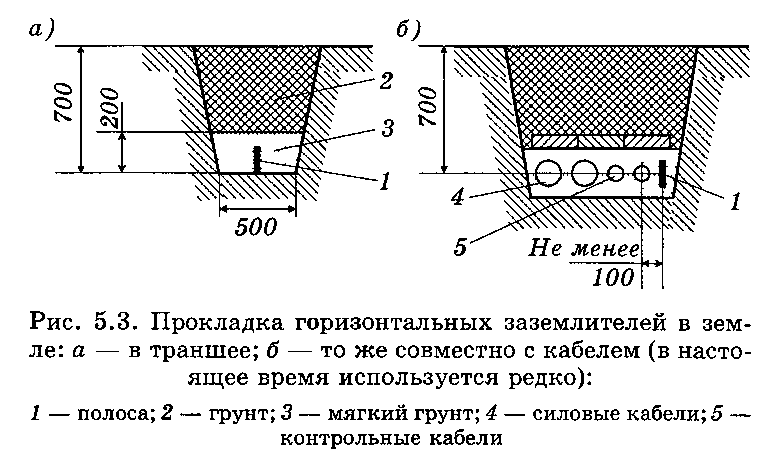

Заземлители, прокладываемые параллельно кабелям или трубопроводам, следует укладывать на расстоянии в свету не менее 0,3-0,35 м, а при пересечениях — не менее 0,1 м.
Общие требования к конструктивному выполнению ЗУ изложены в табл. 5.3.
Заземляющее устройство, которое выполняется с соблюдением требований, предъявляемых к напряжению прикосновения, должно обеспечивать в любое время года при отекании с него тока замыкания на землю значения напряжений прикосновения, не превышающие нормированных.
Сопротивление заземляющего устройства при этом определяется по допустимому напряжению на заземляющем устройстве и току замыкания на землю. При определении значения допустимого напряжения прикосновения в качестве расчетного времени воздействия следует принимать сумму времени действия защиты и полного времени отключения выключателя. При определении допустимых значений напряжений прикосновения у рабочих мест, где в ходе производства
Таблица 5.3
Требования к конструктивному выполнению заземляющего устройства
| Принцип нормирования заземляющего устройства | Требования к конструктивному выполнению | | Соблюдение требований к сопротивлению и напряжению прикосновения | 1. Заземляющие проводники, присоединяющие оборудование или конструкции к заземлителю, в земле прокладывать на глубине не менее 0,3 м.2. Вблизи мест расположения заземляемых нейтралей силовых трансформаторов, короткозамыкателей прокладывать продольные и поперечные горизонтальные заземлители (проводники) в четырех направлениях.3. При выходе заземляющего устройства за пределы ограждения ЭУ горизонтальные заземлители, находящиеся вне территории ЭУ, следует прокладывать на глубине не менее 1 м. Внешний контур заземляющего устройства в этом случае рекомендуется выполнять в виде многоугольника с тупыми или скругленными углами. | | Соблюдение требований к сопротивлению заземляющего устройства | 1. Продольные горизонтальные заземлители (проводники) должны быть проложены вдоль осей ЭО со стороны обслуживания на глубине 0,5-0,7 м от поверхности земли и на расстоянии 0,8-1 м от фундаментов или оснований оборудования.Допускается увеличение расстояний от фундаментов или оснований оборудования до 1,5 м с прокладкой одного горизонтального заземлителя (проводника) для двух рядов оборудования, если стороны обслуживания обращены одна к другой, а расстояние между фундаментами или основаниями двух рядов не превышает 3 м.2. Поперечные горизонтальные заземлители (проводники) следует прокладывать в удобных местах между оборудованием на глубине 0,5-0,7 м от поверхности земли. Расстояние между ними рекомендуется принимать увеличивающимся от периферии к центру заземляющей сетки. При этом первое и последующие расстояния, начиная от периферии, не должны превышать соответственно 4; 5; 6; 7,5; 9; 11; 13,5; 16 и 20 м. Размеры ячеек заземляющей сетки, примыкающих к местам присоединения нейтралей силовых трансформаторов и короткозамыкателей к заземляющему устройству, не должны превышать 6x6м.Горизонтальные заземлители (проводники) следует прокладывать по краю территории, занимаемой заземляющим устройством, так, чтобы они в совокупности образовывали замкнутый контур.3. Если контур заземляющего устройства располагается в пределах внешнего ограждения ЭУ, то у входов и въездов на ее территорию следует выравнивать потенциал путем установки двух вертикальных заземлителей у внешнего горизонтального заземлителя напротив входов и въездов. Вертикальные заземлители должны быть длиной 3-5 м, а^рас^тояние^ёжду нимидолжно быть равно пшринТвхода или въезда. -----—-------------- —----— |
Продолжение табл. 5.3 | Принцип нормирования заземляющего устройства | Требования к конструктивному выполнению | | Соблюдение требований к напряжению прикосновения | Размещение продольных и поперечных горизонтальных заземлителей должно определяться требованиями ограничения напряжений прикосновений до нормированных значений и удобством присоединения заземляемого оборудования. Расстояние между продольными и поперечными горизонтальными искусственными заземлите лями не должно превышать 30 м, а глубина их заложения в грунт должна быть не менее 0,3 м. У рабочих мест допускается прокладка заземлителей на меньшей глубине, если необходимость этого подтверждается расчетом, а выполнение работ не снижает удобства обслуживания ЭУ и срока службы заземлителей.Для снижения напряжения прикосновения у рабочих мест в обоснованных случаях может быть выполнена подсыпка щебня слоем толщиной 0,1-0,2 м. |
