Требования к устройству защитного заземления и защитного зануления осветительных установок. Продолжение 3.В помещениях без повышенной опасности, в производственных, жилых и общественных зданиях при напряжении выше 50 В должны применяться переносные светильники класса I по ГОСТ 12.2.007.0-75.
Защитное заземление (защитное зануление) корпусов переносных светильников на напряжение выше 25 В следует осуществлять посредством специальной защитной жилы гибкого кабеля, которая не должна одновременно служить для подвода рабочего тока. При подключении переносных светильников через штепсельные разъемы указанная жила должна быть присоединена к защитному контакту штепсельной вилки.
Для защиты групповых линий, питающих штепсельные розетки для переносных светильников и других электроприборов, ПУЭ рекомендует предусматривать УЗО. А если устройство защиты от сверхтока (автоматический выключатель, предохранитель) не обеспечивает время не более 0,4 с (при напряжении 220 В) из-за низких значений токов КЗ и электроустановка (помещение) не охвачена системой уравнивания потенциалов, установка УЗО является обязательной.
В зоне действия УЗО нулевой рабочий проводник не должен иметь соединений с заземленными элементами. В групповых сетях, питающих штепсельные розетки, следует применять УЗО с наименьшим током срабатывания не более 30 мА. В таких сетях установка УЗО с указанным током срабатывания обязательна, а также она обязательна, если розеточ-ные сети находятся вне помещений и в особо опасных и с повышенной опасностью помещениях.

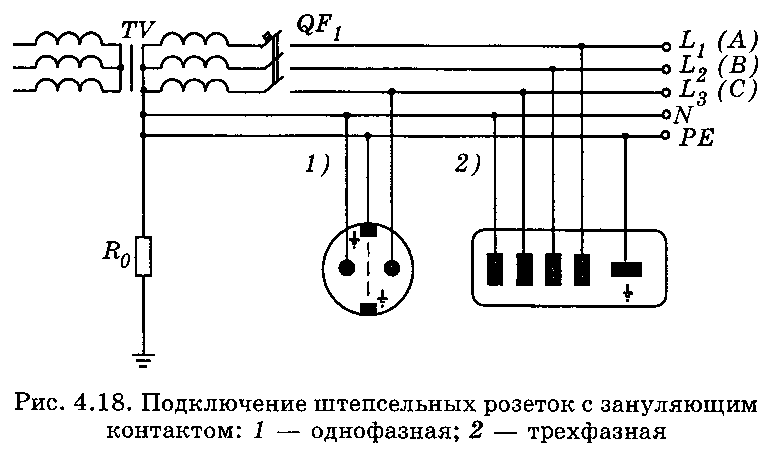

Розетки втычных соединителей для переносных электроприемников с частями, подлежащими защитному заземлению или защитному занулению, должны соответствовать требованиям, изложенным в п. 4.3. Подключение таких розеток к электрической сети представлено на рис. 4.18.
Светильники наружного освещения, установленные на железобетонных и металлических опорах, должны быть заземлены в сетях с изолированной нейтралью и занулены в сетях с заземленной нейтралью.
