Параметры электрической сети и цепи пораженияЕсли человек касается одновременно двух точек, между которыми существует напряжение, и при этом образуется замкнутая цепь, через его тело проходит ток. Значение этого тока зависит от схемы прикосновения, т. е. от того, каких частей электрической установки касается человек, а также от параметров электрической сети.

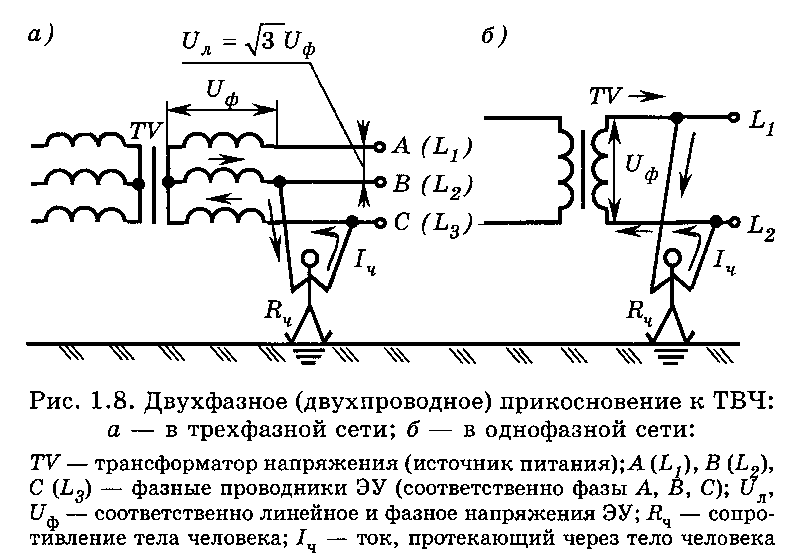

На рис. 1.8 представлено двухфазное (двухпроводное) прикосновение к ТВЧ; при этом человек оказывается под рабочим напряжением сети, и ток, протекающий через его тело, равен:
а)1ч = ф; б)1ч =-^-.
Ток /ч, протекающий через тело человека, элементы электрической сети, пол (грунт), будем называть поражающим, в отличие от тока нагрузки, который на человека влияния не оказывает. Цепь протекания поражающего тока называется цепью поражения.
Напряжение прикосновения — напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного.
Во всех случаях контакта человека с проводящими частями ЭУ, нормально или случайно находящимися под напряжением, это напряжение прикладывается ко всей цепи, куда входят сопротивления тела человека, обуви, пола или грунта, на котором стоит человек, и т. п. Напряжение прикосновения прикладывается только к человеку и его можно определить как падение напряжения в теле человека:
При двухпроводном прикосновении в однофазной сети (рис. 1.8, б) напряжение прикосновения равно фазному напряжению ЭУ, а в трехфазной сети (рис. 1.8, а) — линейному напряжению. И чем больше £/пр, тем более опасно прикосновение к ТВЧ.
Из рис. 1.8 видно, что величина 17 зависит от величины напряжения сети и чем оно выше, тем больше £7пр. В стандартах системы безопасности труда нормируются наибольшие допустимые значения напряжений прикосновения и поражающих токов (табл. 1.2-1.4).
