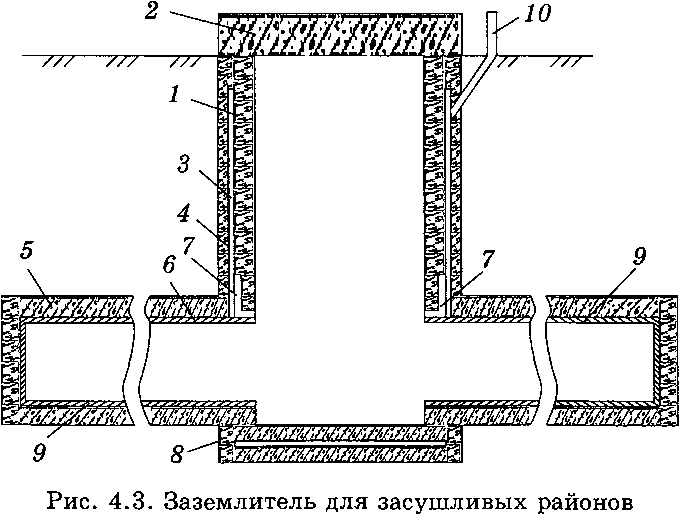

Требования к устройству и применению заземлителей. Продолжение 5.водораспределительной системой, которая выполнена в виде горизонтально расположенных отрезков металлических труб 5, одни концы которых имеют заглушки 6, & другие жестко соединены элементом 7 с емкостью 1 в нижней ее части равномерно по периметру.
Трубы водораспределительной системы покрыты слоем влагопоглощающего материала S, например, бетоном или цементом, толщина которого составляет 3-5 см. Целесообразно использовать бетоны нормальной плотности, а также цементные растворы. В стенках труб водораспределительной системы по длине и равномерно по периметру выполнены отверстия 9 для стока воды. Диаметр этих отверстий 8-10 мм. Возможен вариант, при котором емкость и отрезки труб 5 выполнены из железобетона. Торцы труб 5 замоно-личиваются бетоном.
Число труб водораспределительной системы для обоих вариантов должно быть не менее двух и определено в зависимости от удельного электрического сопротивления грунтов. Отношение диаметра труб водораспределительной системы
Таблица 4.2
Мероприятия, рекомендуемые при сооружении искусственных заземлителей в районах с большим удельным сопротивлением земли
| Характеристика земли | Рекомендуемые мероприятия | | р > 500 Ом • м | 1. Устройство вертикальных заземлителей увеличенной длины, если с глубиной удельное сопротивление земли снижается, а естественные углубленные заземлители, например, скважины с металлическими обсадными трубами, отсутствуют.2. Устройство выносных заземлителей, если вблизи (до 2 км) от ЭУ есть места с меньшим удельным сопротивлением земли.3. Укладка в траншеи вокруг горизонтальных заземлителей в скальных структурах влажного глинистого грунта с последующей трамбовкой и засыпкой щебнем до верха траншеи.4. Применение искусственной обработки грунта в целях снижения его удельного сопротивления, если другие способы не могут быть применены или не дают необходимого уменьшения р | | Многолетняя мерзлота | 1. Помещение заземлителей в непромерзающие водоемы и талые зоны.2. Использование обсадных труб скважин.3. Применение в дополнение к углубленным заземли-телям протяженных заземлителей на глубине около 0,5 м, предназначенных для работы в летнее время при оттаивании поверхностного слоя земли.4. Создание искусственных талых зон путем покрытия грунта над заземлителем слоем торфа или другого теплоизоляционного материала на зимний период и раскрытия их на летний период |
к высоте емкости составляет 1:3. Длина труб определяется также с учетом удельного сопротивления. Арматурные стержни 3 емкости соединяются жестко, например, сваркой, с арматурными стержнями водораспределительной системы.
