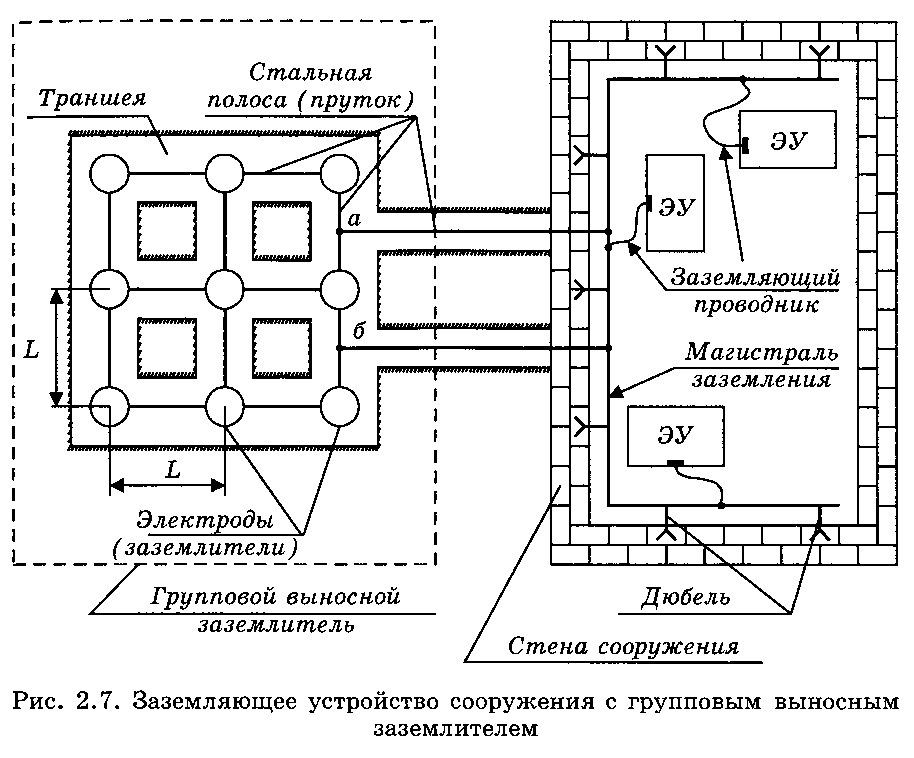

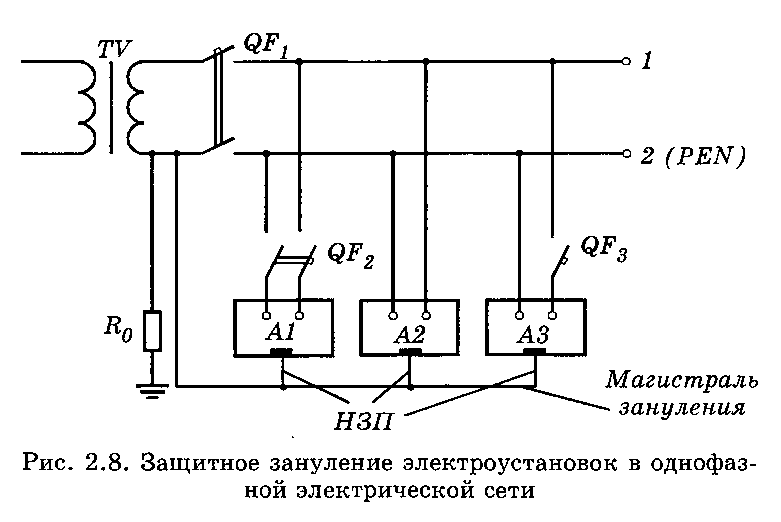

Электроустановки и их части, подлежащие защитному заземлению и защитному занулению. Продолжение 8.Нулевым защитным проводником называется защитный проводник в ЭУ до 1 кВ, предназначенный для присоединения ОПЧ ЭУ к глухозаземленной нейтрали источника питания в сетях трехфазного тока (см. рис. 2.2) или к глухозаземленному выводу источника однофазного тока (рис. 2.8).

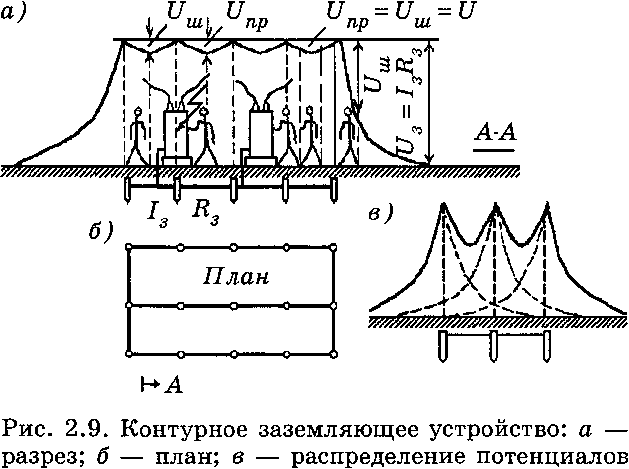

Контурное заземляющее устройство показано на рис. 2.9.
Заземлители располагаются по контуру вокруг заземляемого оборудования на небольшом (несколько метров) расстоянии друг от друга. Поля растекания токов заземлителей частично перекрываются, и любая точка поверхности грунта внутри контура имеет значительный потенциал.
Вследствие этого разность потенциалов между точками, находящимися внутри контура, снижена и коэффициент прикосновения ^ намного меньше единицы.
Коэффициент напряжения шага также меньше максимально возможного значения. Ток, проходящий через человека, касающегося корпуса, меньше, чем при выносном заземлении.
Иногда при выполнении контурного заземления внутри контура прокладывают горизонтальные полосы, которые дополнительно выравнивают потенциалы (рис. 2.10).
Заземляющие устройства должны быть выбраны и смонтированы таким образом, чтобы удовлетворять следующим требованиям.
1. Значение сопротивления стеканию тока с ЗУ должно соответствовать требованиям защиты и работы установки в течение определенного периода (времени) ее эксплуатации.
2. Протекание токов замыкания на землю и токов утечки не должно создавать опасности в отношении нагрева, термической и динамической стойкости.
3. Применяемые в ЭУ заземляющие устройства по своим нормированным, гарантированным и расчетным характеристикам должны соответствовать условиям работы данной ЭУ.
